Mesin Torehan Panduan V

Mesin torehan panduan Bayrich V adalah reka bentuk untuk membuat torehan untuk panduan V.
Ia mempunyai tahap automasi yang tinggi, menjimatkan tenaga kerja, mengurangkan kos pemprosesan, dan menghasilkan bentuk torehan seragam, jarak seragam dan serba boleh yang baik.

Hantar pertanyaan

Description/kawalan

Ciri

1. Rak mudah, Dioptimumkan.

2. Struktur mudah dan penyelenggaraan yang mudah.

Dari awal reka bentuk produk, falsafah kami ialah lebih mudah lebih berkuasa.

3. Rak makan roller, seluruh barel bar panduan disuap secara langsung.

4. Kotak kawalan boleh atur cara CNC, panel paparan digital kawalan berangka, boleh menetapkan kelajuan penyusuan, jarak gigi, bilangan tebukan gigi.

5. Suapan automatik, menarik, menumbuk

6. Acuan boleh tanggal boleh dibuat daripada pelbagai spesifikasi 6*4 8*5 10*6 17*11 ...

Data teknikal

1. Tahan lama untuk torehan volum besar, sesuai untuk kegunaan kilang panduan V.

2. Kelajuan: Kira-kira 80 meter sejam. Tetapi ruang takuk yang berbeza juga akan mempengaruhi kelajuan.

3. 1 takuk tumbuk sekali gus.

4. Mesin standard dilengkapi dengan 7 mati K6 K8 K10 K13 K17 K22.

5. Takik mempunyai dua bentuk boleh menjadi pilihan seperti bentuk V yang dipasang dan bentuk bulat.

6. Ruang takuk boleh ditetapkan pada Skrin PLC, ia adalah konsisten.

Butiran Mesin

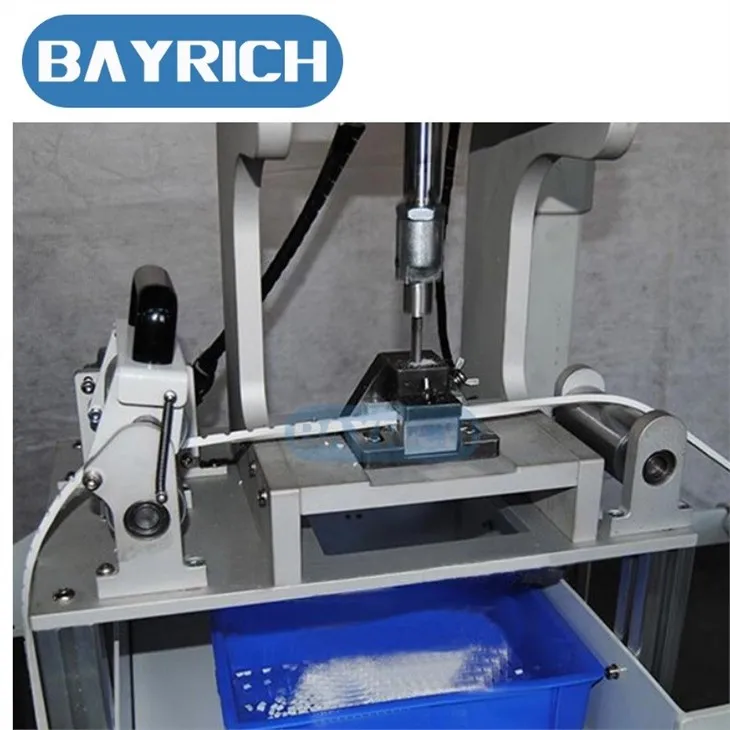

Mesin buka gear jalur panduan terdiri daripada bingkai, pemalas suapan, pemasangan buka gear, pemalas penerima dan kotak kawalan. Pemalas suapan dan pemalas penerima masing-masing disusun pada kedua-dua hujung bingkai. Pemasangan pembukaan gear disusun pada bingkai antara pemalas suapan dan pemalas penerima. Pemasangan pembukaan gear terdiri daripada plat asas dan acuan jalur panduan yang ditetapkan pada plat asas. Acuan jalur panduan boleh ditanggalkan dengan teras jalur panduan. Acuan jalur panduan disediakan dengan blok penekan jalur panduan di atas teras acuan jalur panduan, Plat asas dilengkapi dengan silinder pembuka gigi pada satu sisi acuan bar panduan. Rod omboh silinder pembuka gigi boleh dibongkar dan dipasang dengan pisau penebuk. Apabila bar panduan melepasi teras acuan bar panduan, silinder pembuka gigi memacu pisau tebukan untuk bergerak ke arah berhampiran dengan bar panduan untuk membuka gigi pada bar panduan. Kotak kawalan disambungkan secara elektrik dengan silinder pembuka gigi. Mesin pembukaan gear bar panduan mempunyai struktur padat dan reka bentuk yang bijak.
